Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 12В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.
Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы.
Устройство и работа изделия

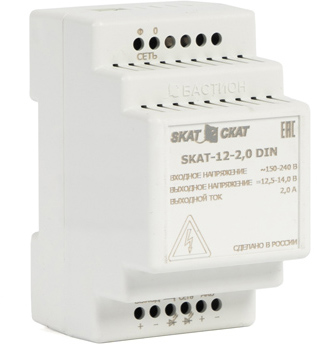

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки. Конструктивно изделие выполнено в виде печатной платы, которая расположена в пластиковом корпусе, предназначенном для установки на DIN-рейку.
На плате размещены:
зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
разъемная клеммная колодка «АКБ» для подключения АКБ.
ОПИСАНИЕ РАБОТЫ
При наличии напряжения питающей сети происходит питание нагрузки и одновременно осуществляется заряд АКБ. При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. При этом светодиодный индикатор «ВЫХОД» светится красным цветом и указывает на наличие выходного напряжения.
Особенности SKAT-12-2.0 DIN
питание нагрузки постоянным стабилизированным напряжением (см. п. 2 Таблицы 1), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» от внешней АКБ (при отсутствии сетевого напряжения);
оптимальный заряд внешней АКБ при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
защиту от переполюсовки АКБ;
индикацию наличия сетевого и выходного напряжений.
